Como os sistemas FFU suportam o fluxo de ar laminar em salas livres de poeira?

Em salas livres de poeira estritamente regulamentadas nos setores de semicondutores, farmacêutico e de biotecnologia, a microcontaminação afeta diretamente o rendimento do produto e a conformidade regulatória. Mesmo uma pequena excursão de partículas pode comprometer lotes inteiros de produção. Isso leva a perdas significativas de receita e falhas no controle de qualidade. Os sistemas HVAC centralizados tradicionais muitas vezes lutam para manter o fluxo de ar contínuo e unidirecional necessário para esses ambientes sensíveis. Frequentemente deixam zonas mortas onde se acumulam partículas transportadas pelo ar, não cumprindo consistentemente os rigorosos padrões de classificação ISO.

Para resolver este desafio contínuo, as instalações modernas contam com soluções especializadas para proporcionar um controlo ambiental preciso ao nível do teto. Você aprenderá como a integração de equipamentos de limpeza de ar de alto desempenho mantém um fluxo de ar laminar perfeito. Exploraremos como essas unidades descentralizadas mitigam os riscos de ponto de falha e otimizam o desempenho das salas limpas. Sistemas adequadamente especificados fornecem a uniformidade de velocidade necessária para remover os contaminantes de maneira eficaz. Este guia revela as dimensões essenciais de engenharia e as realidades de implementação que você deve avaliar antes de finalizar a próxima atualização de suas instalações.

Principais conclusões

• Linha de base de desempenho: Os sistemas FFU alcançam fluxo de ar laminar mantendo velocidade uniforme (normalmente 0,45 m/s ± 20%) para evitar turbulência de partículas.

• Escalabilidade e controle: As redes FFU descentralizadas oferecem escalabilidade modular e mitigação isolada de pontos de falha em comparação com unidades centralizadas de tratamento de ar.

• Critérios de avaliação: A aquisição eficaz requer a avaliação da eficiência do motor (ECM vs. AC), do grau do filtro (HEPA vs. ULPA) e dos materiais do invólucro em relação aos requisitos específicos de conformidade da instalação.

• Realidade da implementação: A compatibilidade da rede de teto, as capacidades de pressão estática e o tempo de inatividade para manutenção do ciclo de vida são os principais gargalos operacionais a serem avaliados antes de selecionar os fornecedores.

O papel das FFUs na sustentação do fluxo de ar laminar unidirecional

Os métodos padrão de distribuição de ar criam vórtices internos e redemoinhos turbulentos. Esses vórtices retêm partículas no ar ambiente. Eles evitam que os contaminantes saiam da zona crítica de forma eficiente. O fluxo laminar adota uma abordagem mecânica completamente diferente. Ele utiliza fluxos de ar contínuos e paralelos para varrer suavemente os contaminantes transportados pelo ar para baixo. O ar limpo empurra as partículas em direção às grades de retorno de baixo nível. Este método unidirecional evita a contaminação cruzada entre estações de trabalho. Garante a remoção imediata de partículas geradas por operadores ou máquinas.

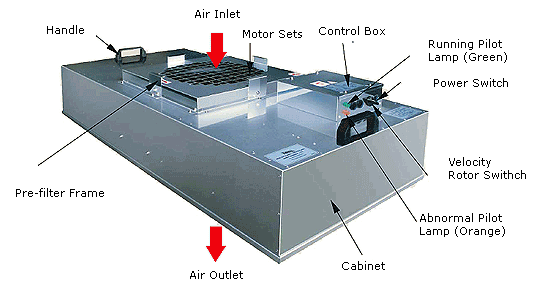

Plenums pressurizados e meios de fibra de microvidro trabalham juntos mecanicamente. Eles distribuem o ar que entra uniformemente por toda a face do filtro. O mecanismo primário do FFU depende de um soprador interno para retirar o ar do plenum do teto. Ele força esse ar através de uma matriz de filtro altamente densa. Placas defletoras internas guiam perfeitamente o fluxo de ar. Eles evitam que o ar seja canalizado diretamente abaixo do cubo do motor. Este design garante que cada centímetro quadrado do meio filtrante receba igual volume de ar.

A uniformidade da velocidade atua como a base absoluta da engenharia para o sucesso. Os padrões da indústria determinam uma velocidade consistente do ar de 0,45 metros por segundo. A variabilidade na face do filtro leva inevitavelmente a zonas mortas em salas limpas. Se uma seção cair abaixo da velocidade alvo, formam-se bolsas de pressão negativa. Estas bolsas puxam o ar circundante não filtrado para a zona limpa. Você deve especificar unidades capazes de fornecer uma coluna ininterrupta de ar. A velocidade uniforme evita a turbulência localizada e protege os rendimentos críticos do processo.

Principais dimensões de avaliação para equipamentos industriais de limpeza de ar

Eficácia da filtragem e conformidade com os padrões

A escolha do grau de filtração correto determina sua linha de base de conformidade. As instalações devem diferenciar cuidadosamente entre as tecnologias HEPA e ULPA com base nos requisitos da classe ISO 14644. Os filtros HEPA retêm 99,99% das partículas no limite de 0,3 mícron. Eles atendem ambientes ISO Classe 5 a ISO Classe 8 de maneira eficaz. Os filtros ULPA capturam 99,9995% das partículas até 0,12 mícrons. Você precisa da tecnologia ULPA para controle extremo de submícrons em ambientes ISO Classe 3 e Classe 4.

A avaliação da integridade da vedação do meio evita vazamentos de bypass em ambientes de alto risco. Uma vedação comprometida anula o melhor meio filtrante. As vedações das juntas usam neoprene ou espuma de silicone comprimida contra a grade do teto. Eles funcionam bem, mas podem degradar-se durante longos períodos. As vedações em gel oferecem uma alternativa muito superior para aplicações críticas. Eles utilizam um canal de fluido não newtoniano no qual o fio da faca do filtro penetra. Isso cria uma barreira perfeita e hermética. Permanece intacto mesmo durante pequenas mudanças estruturais.

Tecnologia Motora e Eficiência Energética

A realização de uma análise rigorosa de motores CA versus motores comutados eletronicamente (ECM) é obrigatória. Os motores CA proporcionam um gasto inicial mais baixo com componentes. No entanto, eles operam em velocidades fixas e consomem eletricidade significativa. Os ECMs utilizam um microprocessador integrado para ajustar a velocidade dinamicamente. Representam um salto monumental em eficiência operacional. Embora exijam um layout inicial mais elevado, o perfil energético a longo prazo parece completamente diferente.

Abordar o impacto das despesas operacionais ajuda a justificar a escolha tecnológica. Os ECMs normalmente reduzem o consumo direto de energia em até 50%. Essa redução reduz drasticamente as contas de serviços públicos ao longo de uma vida útil de dez anos. Além disso, os ECMs geram muito menos calor sensível durante a operação contínua. Os motores CA irradiam o excesso de calor diretamente para o envelope da sala limpa. Ao adotar a tecnologia ECM, você reduz simultaneamente as cargas de resfriamento secundárias colocadas nos chillers HVAC primários.

Limites acústicos e de vibração

A avaliação dos níveis dos critérios de ruído (NC) protege a saúde e a segurança do operador. Matrizes de alta densidade geralmente criam ruído ocupacional significativo. Um teto cheio de centenas de ventiladores em funcionamento gera um efeito acústico composto. Você deve avaliar rigorosamente as reclamações internas e a qualidade do isolamento acústico. Os fabricantes de primeira linha integram espuma acústica especializada dentro da caixa. Isto amortece as bandas de frequência específicas geradas pela roda do soprador. Procure classificações de unidades individuais abaixo de 50 dBA em velocidades operacionais padrão.

O isolamento de vibrações exige muita atenção em instalações altamente sensíveis. Instalações que utilizam ferramentas de metrologia sensíveis ou equipamentos de litografia não toleram microvibrações. Impulsores desequilibrados transmitem energia cinética diretamente através da grade do teto. Essa energia atravessa paredes e interrompe processos de fabricação em escala nanométrica. Especifique o balanceamento dinâmico para todos os componentes rotativos. Requerem almofadas de isolamento de vibração entre o suporte do motor e a carcaça externa. Esta separação física quebra efetivamente o caminho de transmissão de vibração.

Realidades de implementação: Integrando FFUs em salas livres de poeira

Avaliar as dimensões da habitação em relação à grade do teto da sala limpa é uma etapa inicial crítica. Você deve combinar o hardware com os perfis estruturais existentes ou planejados. As configurações padrão 2x4 dominam os layouts gerais de salas limpas. No entanto, os conjuntos farmacêuticos avançados utilizam frequentemente perfis de lágrima personalizados. Esses perfis personalizados minimizam a interrupção do fluxo de ar ao longo das juntas do teto. Certifique-se de que a unidade escolhida caiba perfeitamente na grade T sem forçar. Ajustes inadequados causam lacunas microscópicas que destroem a pressurização da sala.

Analisar como o sistema lida com o aumento da pressão estática garante longevidade. Os filtros carregam fisicamente com partículas capturadas ao longo do tempo. À medida que a mídia fica obstruída, a resistência interna ao fluxo de ar aumenta acentuadamente. O soprador deve aumentar sua produção para manter a velocidade necessária de 0,45 m/s. Se o equipamento não tiver capacidade adequada de pressão estática, a velocidade cairá inesperadamente. Isso compromete todo o paradigma do fluxo laminar. Você deve mapear os seguintes estágios de carregamento do filtro:

1. Estado Limpo Inicial: Baixa queda de pressão; o soprador funciona com RPM mínimo.

2. Carregamento na meia-idade: acúmulo de partículas; O ECM aumenta automaticamente as RPM para compensar a resistência.

3. Resistência Terminal: O filtro atinge o limite máximo de pressão segura; os sistemas de monitoramento acionam alarmes de substituição.

A integração de pré-filtros estende significativamente o ciclo de vida do terminal HEPA ou ULPA. Partículas grossas nunca devem atingir o meio primário de microvidro. Os pré-filtros capturam partículas de poeira maiores antes de entrarem na câmara principal do soprador. Esta simples adição reduz a frequência de substituição a longo prazo. A troca de um pré-filtro montado na parte superior leva minutos e não causa nenhum tempo de inatividade da sala limpa. É uma necessidade operacional para manter um desempenho consistente.

A avaliação dos recursos de controle de grupo garante um gerenciamento escalonável das instalações. As salas modernas e livres de poeira dependem de sofisticados sistemas de controle em rede. Procure integração perfeita com BMS e compatibilidade Modbus ou BACnet. Redes com ou sem fio permitem que as operadoras gerenciem centenas de unidades simultaneamente. O monitoramento em tempo real rastreia RPMs exatos e quedas de pressão em diferentes zonas. Você pode aplicar estratégias de zoneamento direcionadas. Isto permite ajustar o fluxo de ar de forma dinâmica em áreas específicas sem alterar toda a sala.

Eficiência do ciclo de vida e lógica de seleção

Ir além do custo unitário básico separa a aquisição amadora da gestão profissional de instalações. As despesas de capital iniciais representam apenas uma fração da equação geral. Você deve levar em consideração cuidadosamente as taxas de consumo de energia a longo prazo. Considere a frequência precisa de substituições de filtros exigidas pelo seu ambiente. Os custos de mão de obra para manutenção também aumentam rapidamente. A troca de filtros terminais pesados ​​requer pessoal especializado e procedimentos intensos de recertificação. A seleção de equipamentos projetados para trocas rápidas de filtros sem ferramentas minimiza esse fardo.

Equilibrar conformidade e durabilidade orienta a seleção do material da carcaça. O aço laminado a frio com revestimento em pó padrão funciona para espaços de fabricação em geral. No entanto, carece de resistência química robusta. Galvalume oferece melhor proteção contra umidade, mas pode não atender aos padrões agressivos de esterilização. O aço inoxidável (SUS 304 ou 316) continua sendo o padrão ouro para uso farmacêutico. Ele resiste perfeitamente a lavagens severas com peróxido de hidrogênio vaporizado (VHP). Você deve avaliar esses materiais através das lentes rigorosas da resistência química e das restrições de liberação de gases.

A verificação dos dados do fabricante exige ceticismo estrito e verificação independente. Não aceite folhetos de marketing interno como fatos científicos. Você deve exigir certificados de testes independentes para eficiência do filtro. Solicite evidências documentadas das expectativas de vida útil do motor. Revise o tempo médio entre falhas (MTBF) documentado para toda a montagem do equipamento de limpeza de ar . Fornecedores legítimos fornecem com prazer relatórios de validação de terceiros de laboratórios de testes acústicos e aerodinâmicos reconhecidos.

Conclusão

• Trate sua aquisição especializada de entrega aérea como um investimento crítico para a instalação, em vez de uma compra de mercadoria genérica. Sistemas abaixo do padrão comprometem o rendimento do produto e correm o risco de falhas de conformidade.

• Priorize a tecnologia ECM e meios selados em gel para garantir estabilidade a longo prazo. A economia de energia e o desempenho à prova de vazamentos justificam o esforço inicial de seleção.

• Exija verificações rigorosas de compatibilidade estrutural e acústica antes de finalizar qualquer contrato com fornecedor. Problemas de ruído e vibração são quase impossíveis de corrigir após a instalação.

• Recomende uma instalação piloto localizada ou um modelo detalhado de dinâmica de fluidos computacional (CFD). Isto serve como o passo acionável mais lógico antes de se comprometer com uma implementação de grade de teto em grande escala.

Perguntas frequentes

P: Qual é a vida útil padrão de um filtro FFU HEPA em um ambiente ISO Classe 5?

R: Normalmente de 3 a 5 anos, dependendo fortemente da qualidade do ar ambiente, estratégia de pré-filtração e horas de operação contínua. Monitore a queda de pressão em vez de confiar estritamente nos cronogramas do calendário.

P: As redes FFU podem ser adaptadas em salas limpas HVAC centralizadas existentes?

R: Sim, mas é necessário verificar a capacidade de carga estrutural da grade do teto existente e garantir que a unidade primária de tratamento de ar possa fornecer ar complementar adequado ao plenum da FFU.

P: Como a tecnologia ECM reduz especificamente os custos operacionais de salas limpas?

R: Os ECMs fornecem controle preciso de velocidade variável, permitindo que as instalações reduzam as RPMs durante as horas não operacionais (modo de recuo) enquanto mantêm cascatas de pressão de linha de base, reduzindo drasticamente o uso de energia.
